Vertical Standart

Vertical Standart

Dikey panel radyatörler, dar ve uzun duvarlarda kurulum için dikey bir varyasyon sunar.

Model özeti

ConnectionsBağlantılar : 4 x G ½ " alt, 2 x G ½ " üst bağlantılar –bir adet vana ve bir adet purjör kurulumu için.

Test positive pressure Test aşırı basıncı: 8 bar

Maximal positive operating pressure Maks. pozitif çalışma basıncı: 6 bar

Maximal operating temperature Maks. çalışma sıcaklığı: 99 °C

model 10

Vertical 10

model 10
Width  Uzunluk 300, 450, 600, 750
Height  Yükseklik 1500 1800 1950 2100

model 20C

Vertical 20C

model 20C
Width  Uzunluk 300, 450, 600, 750
Height  Yükseklik 1500 1800 1950 2100

model 21C

Vertical 21C

model 21C
Width  Uzunluk 300, 450, 600, 750
Height  Yükseklik 1800 1950 2100 2300

model 22C

Vertical 22C

model 22C
Width  Uzunluk 405, 555, 705, 855
Height  Yükseklik 1800 1950 2100

Teknik bilgiler

Brackets

Vertical

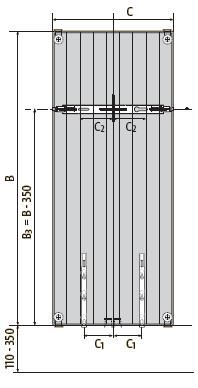

Rear view and mounting distances

C 300 450 600 750
C1 75 100 175 250
C2 50 125 200 275

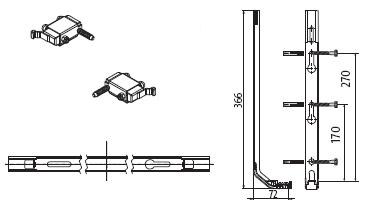

Brackets for radiator Vertical type VR10

Vertical

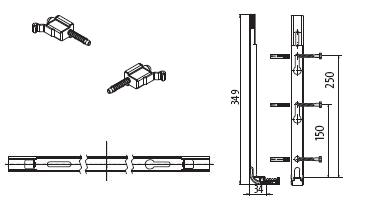

Brackets for radiator Vertical type VR20C, VR21C, VR22C

Vertical

Types of connections
